Tietokoneen automaattinen hydraulinen yleinen testauskone
1.Matterit tarvitsevat huomiota
Lue tämä käsikirja huolellisesti ennen tämän laitteen käyttöä ja pidä se tulevia viitetarkoituksia varten
Asennusympäristövaatimukset
① Ympäristön lämpötila 10 ℃ ~ 35 ℃
② Enintään 80% suhteellinen kosteus
③ Ei tärinää, ei korroosiota, vahvaa sähkömagneettista häiriöympäristöä
④ Tason tulisi olla enintään 0,2 mm/1000 mm
⑤ Tilaa tulisi olla noin 0,7 metrin, laitteiden on oltava luotettavasti maadoitus.
Sähkövaatimukset
Tämä laite käyttää 380 V: n kolmivaiheista nelijohtoa (muiden kärjen lisäksi) vuorovirta (AC), jännitteen stabiilisuus, eivät ylitä ± 10% nimellisjännitteestä, pistorasioiden sKaikkiitun virran on oltava yli 10a.
Hydrauliöljyvaatimukset
Laitteissa on tavanomainen hydrauliöljy työnesteenä: Kun huoneenlämpötila on yli 25 ℃, käyttämällä nro 68: n anti-pukeutumisen hydrauliöljyä. Kun huoneenlämpötila on Kaikkie 25 ℃, käyttämällä nro 46: n vastaista hydrauliöljyä.
Talvella, kun huoneenlämpötila on liian matala, koneeseen kytkemisen jälkeen esilämmityslaitteet (käynnistä öljypumpun moottori) 10 minuutin ajan. Hydrauliöljy on vaihdettava usein puolen vuoden kuluessa, onko polttoainesäiliön ja suodattimen puhdistaminen vai ei, päätetään pilaantumisasteella.
Tämä laite ei voi käyttää moottoriöljyä, bensiiniä tai muuta öljyä sen sijaan. Väärän öljyn takia hydraulikomponentin epäonnistuminen ei sisällytetä takuun laajuuteen.
Hätäpysäkistä
Asennuksen hätätilanteessa toimenpide, kuten solenoidiventtiilit eivät voi vapauttaa, moottorin epänormaalia toimintaa, joka voi aiheuttaa vaurioita koneelle tai testaajan loukkaantumiselle, sammuta katkaisija.
Tarkkuus
Laitteet on tarkKaikkieen kalibroitu ennen tehtaan poistumista, älä säädä kalibrointiparametreja. Mittausvirhe kasvaa kalibrointiparametrien luvattomasta säädöstä, ei sisällytetä takuun laajuuteen. Voit ottaa yhteyttä paikKaikkiisen laadun valvontaosastoon kalibrointia varten laitteiden merkintätarkkuusluokan mukaan.
Enimmäisvoima
Määritä laitteiden merkinnän mitausalue, mittausalue säädetään tehtaKaikkia, älä muuta alueparametria, alueparametrien säätäminen voi johtaa laitteiden lähtövoima on niin suuri, että se aiheuttaa mekaanisten osien tai lähtövoiman vaurioita, jotka eivät voi saavuttaa asetusarvoa. Mekaanisten komponenttien vauriot eivät ole takuita koskevan takuukohdan mukaisia säätöjä.
2. Yleinen johdanto

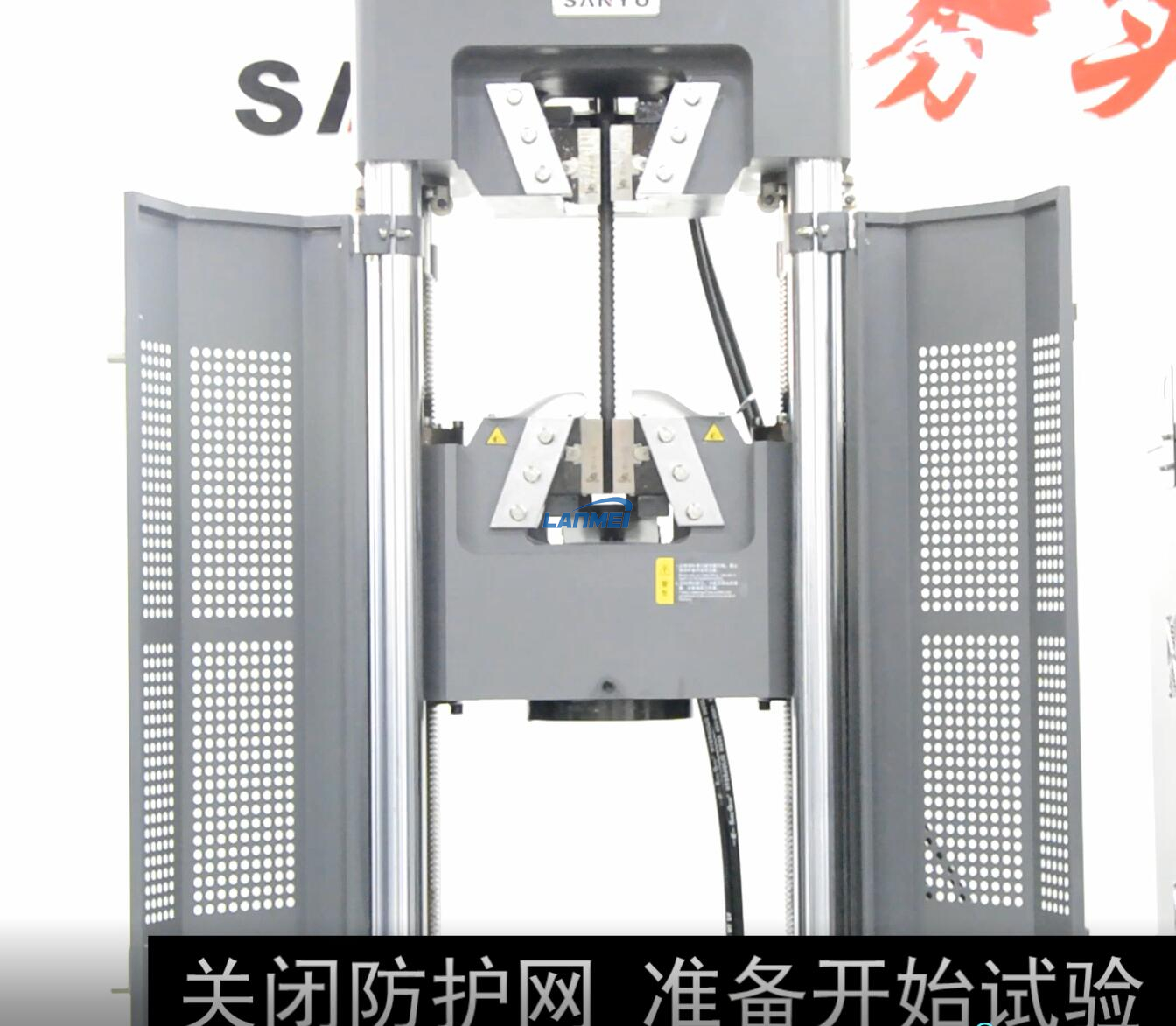

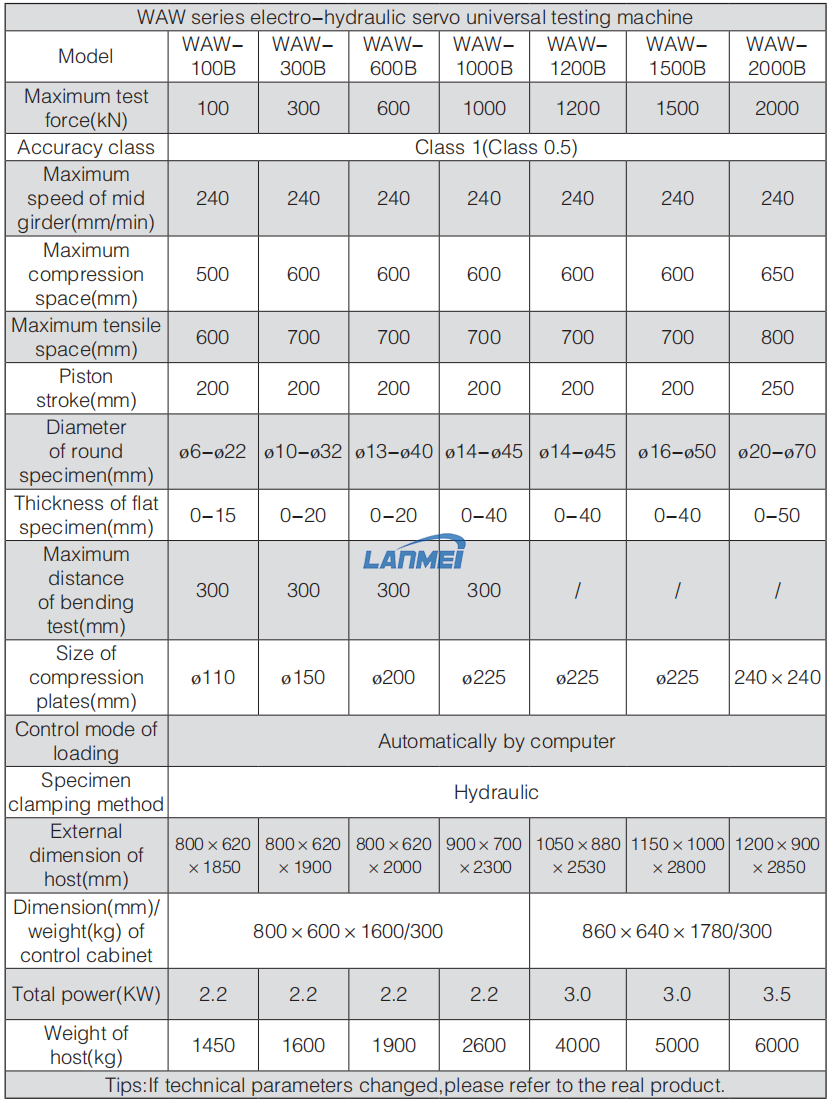

WAW-sarjan sähköhydraulinen servo universaali testauskone
WAW-sarjan elektro-hydraulinen servo-yleinen testauskone perustuu GB/T16826-2008 “Electro-hydraulinen servo yleismaailmKaikkiinen testauskone, JJG1063-2010 ″ Electro-hydraulinen servo-yleinen testauskone, GB/T228.1-2010“ MetKaikkii-materiaalit, jotka kehitettiin ja valmistettujen testit. Tämä testauskoneen sarja on ladattu hydraulilla, käyttämällä sähköhKaikkiinta-ohjausta, puristustestausta, taivutustestausta, metKaikkiien leikkaustestausta ja ei-metKaikkiisista materiaaleista, näytetään erilaisia käyriä, mukaan lukien stressi, muodonmuutos, siirtymä ja muut suljetut silmukan hKaikkiintatilat, voi olla mielivaltaisesti kytkettynä kokeen.
ISO, ASTM, DIN, JIS ja muut standardit.
WAW-sarjan elektro-hydraulisen servo-yleisen testauskoneen ominaisuudet (tyyppi B):
① Testi ottaa käyttöön mikrotietokoneen automaattisen ohjausmoodin stressinopeuden, venymisnopeuden, jännitysten ylläpidon ja venyksen ylläpidon toiminnoilla;
② Omaksua korkean tarkkuuden napa-anturi voiman mittaamiseksi;
③ Isäntä, joka omaksuu neljää pylvästä ja kaksoisruuvit testia tilarakenteen
④ Kommunikoi PC: n kanssa nopeKaikkia Ethernet-viestintärajapinnKaikkia;
⑤ HKaikkiitse testitietoja vakiotietokannan perusteella;
⑥ Korkea lujuus, korkea sitkeys ja kaunis suojaverkko turvasuojaimiseksi
4.Laitos ja käyttöönotto
Valmista asennustyökaluja
Tarkista laitteisiin kiinnitetyt lisävarusteet pakkausluetPuhelinon mukaisesti ja tarkista, ovatko lisävarusteet täydellisesti valmisteta ruuvitaltta, säädettävä jakavain ja sarja sisäistä kuuden kulma -avainta
Korjaa päämoottori
Korjaa laitteet säätiön kiinteiden parametrien mukaisesti pohjapiirroksen perusteella (katso tämän käsikirjan liitteen liitteenä säätiöpiirroksen parametrit ja ohjeet). Kierrä öljytulpan letkun nivel, ota vastaan menetyksen välttääksesi ja aiheuttaen tulevaisuudessa liikkuvan koneen haittaa. Yhteyden on oltava tiiviisti ja padattava tiivistimen aluslevyyn.
Öljypiiriliitos
Täytä oikea määrä hydrauliöljyä öljysäiliön merkinnän mukaisesti (odota vähintään 3 tuntia ennen virKaikkiisesti käytettäessä hydrauliöljyn täyttämisen jälkeen, jotta hydrauliöljyssä ei ole kuplapäästöä), kun hydrauliöljy on täyttänyt päämoottorin ja ohjauskaapin letkun kanssa merkinnän mukaisesti (hydraulinen leukatyyppi vaatii leukan ja liivan ja liivan asennuksen välillä. Kiinnitä nivel jakoavaimen avulla, kuten letkun kiinnitetty öljytulppa on kytketty säilyttämään, jotta menetykset välttäisivät ja aiheuttivat tulevaisuudessa liikkuvan koneen haittaa. Laitteita siirtäessäsi repi putkilinjat alas ja sulje ne öljytulpKaikkia tiiviisti.
Sähköyhteys
Poista koko tietolinjan joukko vasemmKaikkia olevan ohjauskaapin rajapintaa vastaavan tietolinjan mukaisesti. Kytke virtajohto tiukasti liitetyn etiketin mukaisesti. Kolmivaiheisen nelijohtimen voimalinjan nollajohto (viiva 4) on ehdottomasti kielletty väärästä yhteydestä.
Avaa tietokonepaketti, asenna tietokone (tämä vaihe sopii vain mKaikkieihin, jotka sisältävät tietokonetta); Asenna sitten RS-232-viestintälinjan toinen pää ohjaimeen, toinen pää asenna tietokoneeseen. Älä korvaa tietokonetta laitteiden kanssa. (Vinkkejä: Tätä vaihetta ei vaadita teollisuustietokonetyyppiin)
Avaa tulostinpaketti ja asenna tulostin tulostimeen kiinnitettyjen asennusohjeiden mukaisesti (tämä vaihe voidaan soveltaa vain ulkoista tulostinta sisältäviin mKaikkieihin); Kun tulostin on asennettu ja kytketty tietokoneeseen, aseta se kätevään paikkaan (tulostinohjain on tKaikkiennettu tietokoneen paikKaikkiiselle levylle ja se on asennettava itse).
Ensimmäinen operaatio ja käyttöönotto
Kun sähköasennus on valmis, kytke laitteen teho, kytke laite päälle. Käytä ohjauskaapin tai ohjauslaatikon ohjauspaneelia, jotta keskimääräinen palkki on jonkin matkan päässä (jos palkki putoaa, sinun on välittömästi pysäyttää käyttö ja säätää tehovaihejärjesPuhelinmä), niin käsikirjan mukaisesti, laitteiden käyttäminen ei-kuormituksella, joka ei ole kytketty (ei ylitä suurimpaan poistoon). Jos se annos, sinun tulee poistaa asennus ja lopettaa tarkistaminen, korjata ongelma; Jos ei, purkaminen ennen männän normaaliin asentoon, käyttöönotto päättyy.

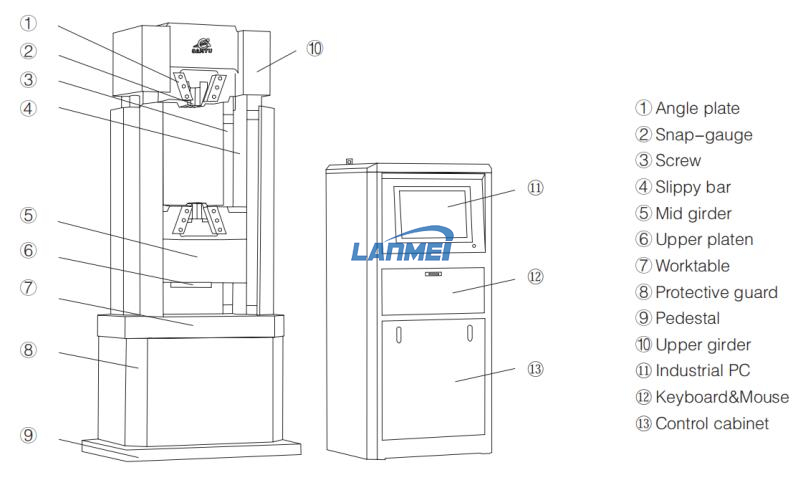

Varusekaavio
