Tuotekuvaus

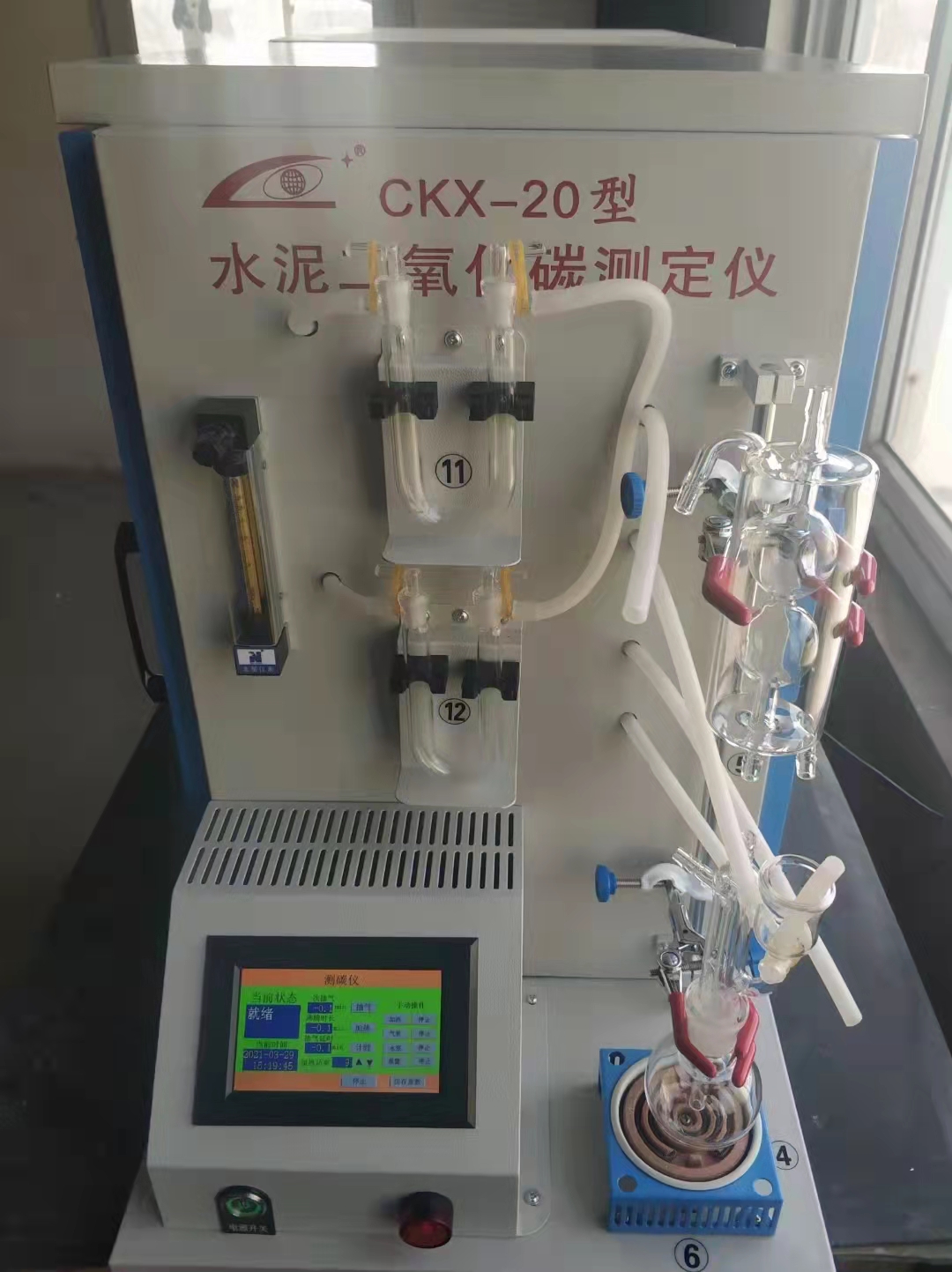

CKX-20Apparatus hiilidioksidipitoisuuden määrittämiseksi sementissä
Yksityiskohtainen CKX-20-sementti hiilidioksidianalysaattori
työperiaate:
CKX-20-sementin hiilidioksidianalysaattori ottaa käyttöön alkalin asbesti-absorptio gravimetrisen menePuhelinmän. Kun sementtinäyte on lämmitetty, fosforihappo hajoaa ja fosfaatin hajoamisen kautta vapautuva hiilidioksidikaasu kuljetetaan absorptioputkien sarjaan ilmavirrKaikkia ilman hiilidioksidia. JärjesPuhelinmään saapuva kaasuvirta kulkee ensin absorptiotornin ja U-muotoisen putken 2 läpi hiilidioksidin poistamiseksi kaasuvirrasta. Käytä konsentroitua rikkihappoa poistamaan kosteus ilmavirrassa, ja poista sitten rikkivety -adsorbentti rikkivirran vetyvirran poistamiseen. Puhdistettu ilmavirta kulkee kahden U-muotoisen putken 11 ja 12 läpi, jotka voidaan punnita, ja jokainen sisältää 3/4 alkali-asbestia. ja 1/4 vedetön magnesiumperkloraatti. Kaasun virtaussuunnan saavuttamiseksi alkalin asbesti tulisi asentaa ennen vedettömiä magnesiumperkloraattia. Alkalin asbesti absorboi ilmavirran hiilidioksidia ja pidetään sitten vakiossa lämpötilassa ja punnitaan.
Pääparametrit:
1. Hiilidioksidin mittausalue: ≤44%;
2. kaasuvirta: 0 ～ 250 ml/min, säädettävä;
3. Lämmitysteho: 500W, säädettävä;
4. Ajoitusalue: 0 ~ 100 minuuttia, säädettävä;
5. Ympäristön lämpötila: 10 ~ 40 ℃;
6. Syöttövirtalähde: AC/220 V;
7. Näyttötila: Väri -kosketusnäyttö;

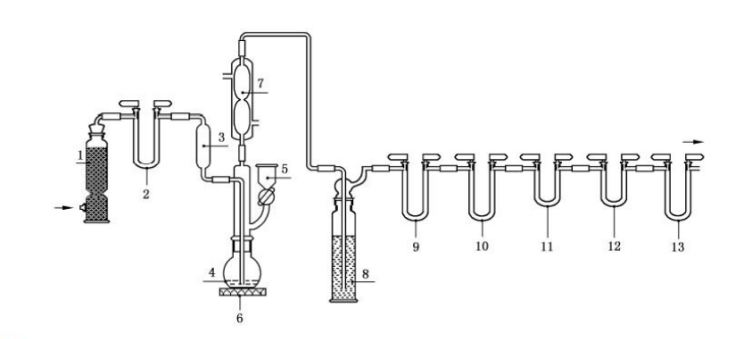

Rakenteen kuvaus
Asenna sopiva imupumppu ja lasi -rotametri kaasun tasaisen virtauksen varmistamiseksi yksikön läpi.
Laitteeseen saapuva kaasu kulkee ensin absorptiotornin 1 läpi, joka sisältää sooda-kalkin tai sooda-asbestia ja U-muotoisen putken 2, joka sisältää sooda-asbestia, ja kaasun hiilidioksidi poistetaan. Reaktiopullon 4 yläosa on kytketty pKaikkiomaiseen lauhdutinputkeen 7. Kun kaasu kulkee pKaikkiomaisen lauhduttiputken 7 läpi, se kulkee hankauspullon 8, joka sisältää rikkihappoa, ja kulkee sitten U-muotoisen putken 9 läpi, joka sisältää rikkivetyen absorboivan ja U-muotoisen putken 10, joka sisältää vedettömän magnesiumperkloraatin, ja kaasua koskeva rikkivety ja kosteus. poistaa. Siirry sitten kahden U-muotoon, jotka voidaan punnita putkia 11 ja 12, kumpikin täytetään 3/4 alkali-asbestillä ja 1/4 vedettömällä magnesiumperkloraattia. Kaasun virtaussuunnan saavuttamiseksi alkalin asbesti tulisi asentaa ennen vedettömiä magnesiumperkloraattia. U: n muotoisia putkia 11 ja 12 seuraa ylimääräinen U-muotoinen putki 13, joka sisältää soodakalkkia tai sooda-asbestia hiilidioksidin ja ilmassa kosteuden estämiseksi U-muotoiseen putkeen 12.
